概述

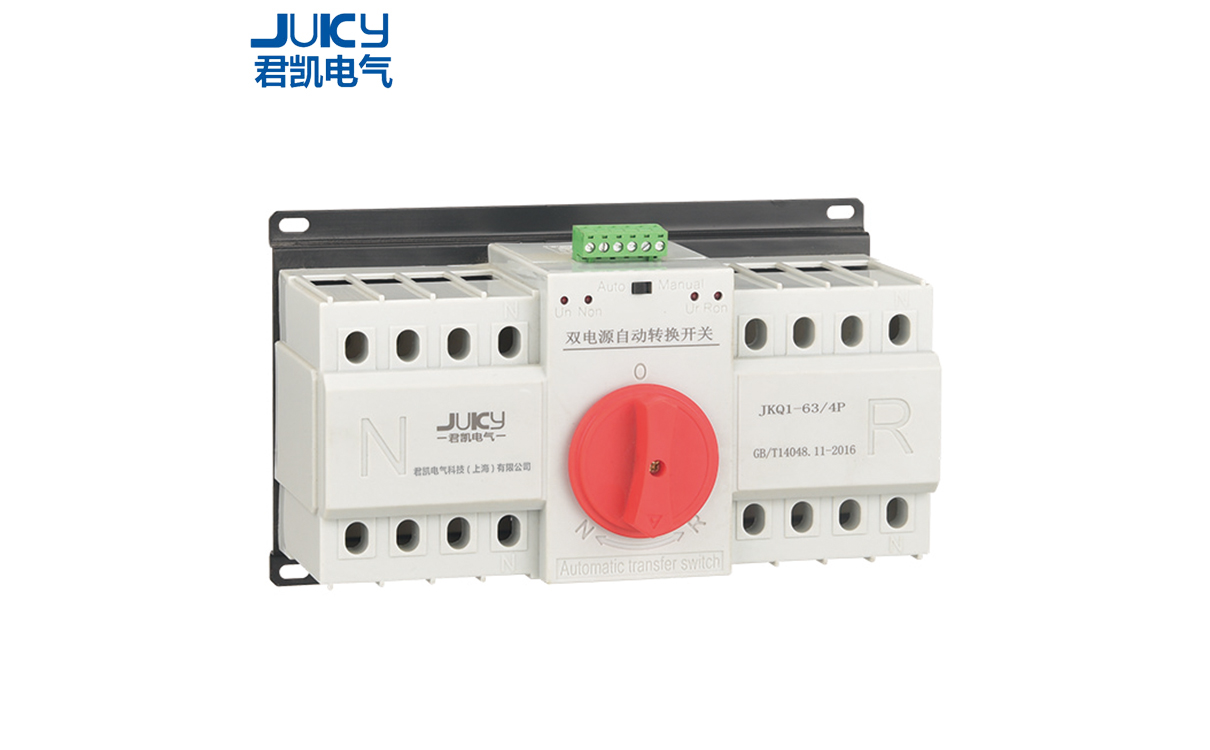

JKQ1(CB级)迷你型双电源自动转换开关，它适用于交流50Hz、额定工作电压400V、额定工作电流63A以下的双电源供电系统。可根据需要进行两路电源之间的选择性转换。
天天中彩产品具有过载、短路功能，同时还具备输出合闸信号功能。特别适用于写字楼、商场、银行、高层建筑等的照明线路用。
天天中彩产品符合标准;GBT14048.11-2016《低压开关设备和控制设备第6部分;多功能电器第1篇;自动转换开关电器》。

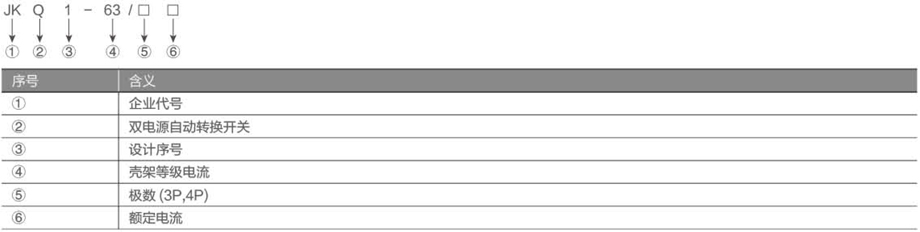

型号及含义
产品特点
◆ 抗干扰能力强、精度高;
◆ 保护功能齐全,具有过载、短路保护;
◆ 体积小、分断高、飞弧短、结构紧凑、外型美观;
天天中彩◆ 无噪声运行，节能降耗,安装方便操作简单,性能稳定。
正常工作条件
天天中彩◆周围空气温度:上限值不超过+40℃，下限值不超过-5℃，24h的平均值不超过+35℃;
◆安装地点:海拔高度不超过2000m;
◆大气条件;大气的相对湿度在周围攻空气温度+40℃时不超过50%，在较低的温度下，可以有较高的温度，最湿月的月平均**温度为+25℃时，平均值**相对湿度为90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施;
◆污染等级:2级;
天天中彩◆安装环境;运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰;
◆使用类别:AC-33iB。
操作与接线
根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致(见接线图)。断路器为3极时，必须将零线接到转换开关的零线端子上（常用零线与备用零线分别接到外接电源合闸指示2#接线端子上)。
主回路接线图

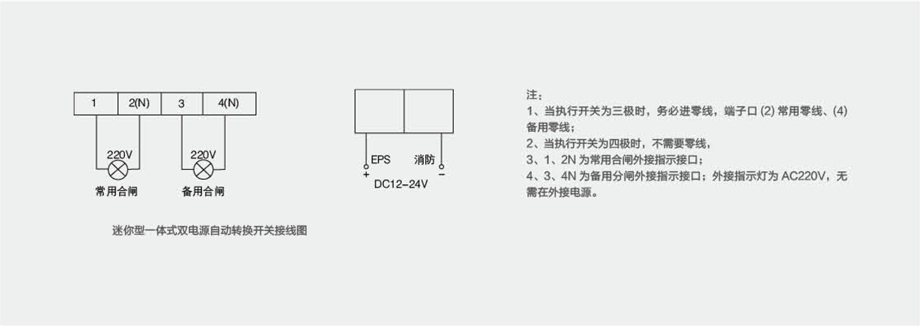

接线图

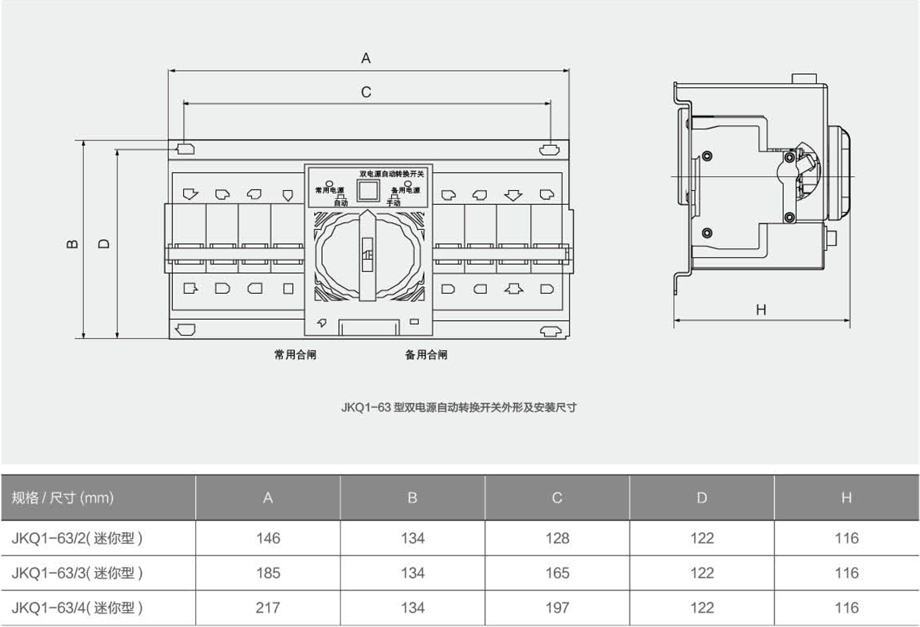

外形及安装尺寸
