根据国度行业标准GB14287-2005 《电气火灾监控系统》及相关标准《电气火灾监控系统的设计方法》(暂行规定)，电气火灾监测系统的基本组成应包括电气火灾监测机械设备、剩余电流式电气火灾监测探测器和温度测量式电气火灾监测探测器等三个基本产品品种。

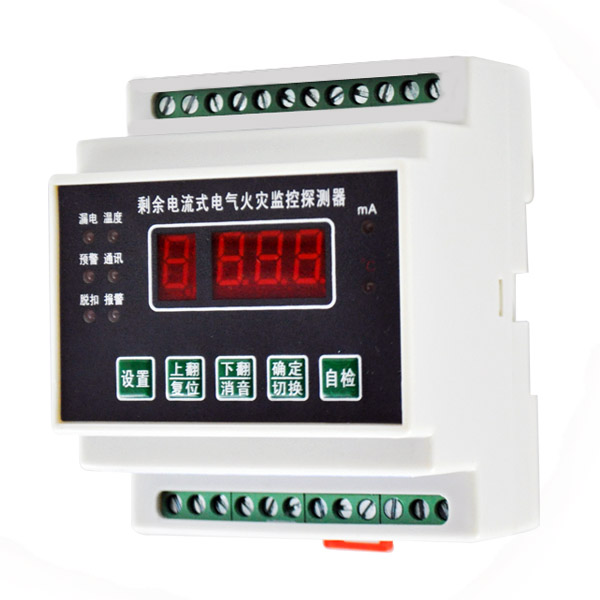

1、剩余电流电气火灾监测探测器由监测探测器和剩余电压变压器(插头、闭合两种)组成。温度测量式电气火灾监测探测器由监测探测器和温度传感器组成。
2.剩余的电流式电气火灾监视系统选择分层分布式系统结构，由站管理人员、网络通信层和现场设备层组成。系统软件系统体系结构。各电气火灾监测探测器根据屏蔽双绞线RS485插座，使用MODBUS通信协议系统总线连接通信网络服务器，之后根据5种线路TCP/TP协议进入工业交换机，根据光缆到达监测服务器。
(一)现场设备层主要是网络连接中用电参数收集准确测量的各种仪表板和保护设备等，也是建立监控系统所需的基础组件。不仅是数据收集的负担，也是执行后台管理操作命令的终端设备部件。
(二)通信操作层主要由通信网络服务器、接口转换设备和系统总线互联网等组成。该层是交换数据信息的道路桥梁，不同的接口转换器显示RS232、RS422、RS485、SPABUS和以太网接口等多种插座，网络方式可以方便地用于点对点通信、现场系统总线互联网、以太网接口等多种配置软件互联网。通信网络服务器密钥用于将主机计算机软件的各种操作命令立即传递给现场仪表设备，收集、分类和存储返回现场仪表设备的数据信息(例如，输入操作电压/电流量等电气参数、输入开关数量、更改仪表板内部主要参数或阻止/关闭各种控制继电器的系统命令等)。微机保护装置主要是为了确保父计算机软件的所有正常运行，防止网络上不稳定的数据信号造成的影响或损坏。接口转换设备与现场仪表板或其他套件中的设备和父计算机软件的通信插座不同，必须执行转换才能进行数据传输。
管理方法测控技术层是监控互联网的技术人员，该层立即以用户为中心。该层也是系统软件的顶层，主要由电气火灾监控系统、手机软件和必要的硬件组成机械设备(如电子计算机、复印机、UPS等)组成。其中，手机软件的一部分具有优秀的人机交互技术页面，根据传输数据协议，加载先进机收集的现场各种数据信息，并通过绘画、显式、噪音等方法反映现场操作。接到技术人员的系统命令，可以立即推送和验证实际操作实施，确保供电企业的所有正常工作。
