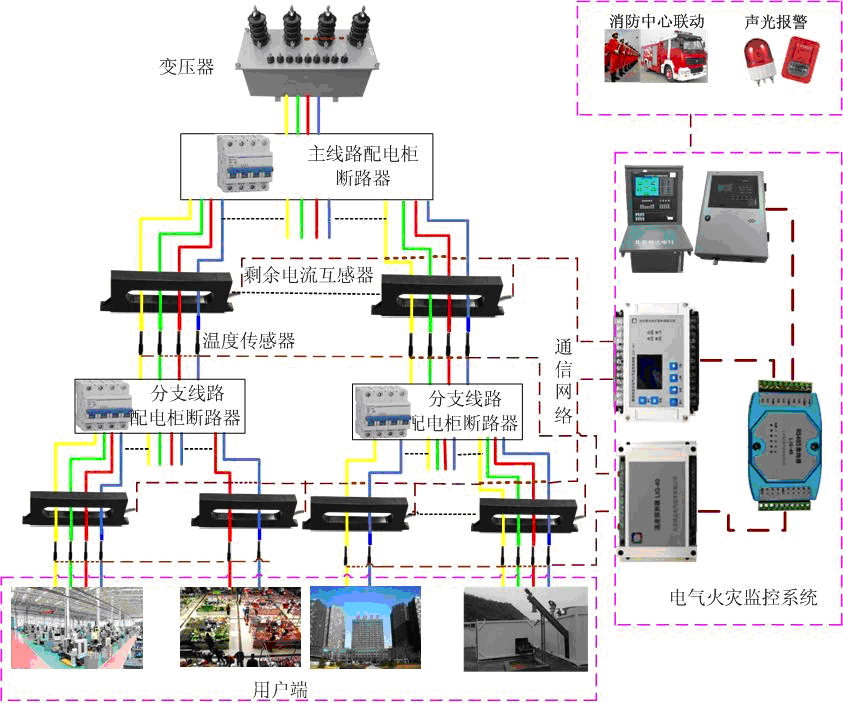

下图是电气火灾监控系统的工作流程图
1 、电气火灾监控系统的简介
天天中彩 电气火灾监控系统是由电气火灾监控设备和电气火灾监控探测器组成，系统应当满足《电气火灾监控系统》(GB 14287-2005)的要求。当被保护的线路中的被探测参数超过报警设定值时，电气火灾监控系统能发出报警信号、控制信号并能指示报警部位。电气火灾监控设备能接受来自电气火灾监控探测器的报警信号， 发出声、光报警信号和控制信号， 指示报警部位， 记录并保存报警信息。剩余电流式电气火灾监控探测器可以探测被保护线路中的剩余电流、温度等电气火灾危险参数的变化，按工作方式可以分两类：一是独立式探测器(具有监控报警功能的探测器)，二是非独立式探测器
2 、设置电气火灾探测器的必要性
电气接地故障中电弧性对地短路是引发电气火灾的重要原因。电弧性对地短路具有很大的阻抗和电压降， 它限制了故障电流， 使过电流保护器不能动作或不能及时动作来切断电源，而几百毫安的漏电弧产生的局部高温可达2000℃以上，足以引燃周围的可燃物而引起火灾。况且， 用电设备分布在建筑物的各个角落， 危害范围广， 如不对系统的漏电进行监测和防控， 就会对人身和财产安全构成威胁，存在很大的火灾隐患。剩余电流式电气火灾监控探测器能准确监控电气线路的故障和异常状态，能有效预防常见的因漏电导致接地电弧所引起的建筑物电气火灾事故。为了保证人民生命财产安全，在建筑物的电源进线处及干线上安装剩余电流式电气火灾监控探测器十分必要。
3 、剩余电流产生的原因，正常情况下，电路中没有发生设备漏电或接地故障时，如图1 所示，根据电路原理可知， 三相四线电源的电流相量和等于零，即Ia+Ib+Ic+In=0 ，在电流互感器中产生磁通的矢量和等于零。此时，二次线圈中感应电流IL=0，因此线路正常供电。当电路中发生设备漏电或故障接地时， 例如出现故障漏电电流Z I ， 则三相四线电源的电流相量和将不等于零，即Ia+Ib+Ic+In≠0 ，在电流互感器中产生磁通的矢量和也不等于零， 此时，二次线圈中有感应电流，即剩余电流IL≠0 。
