1、剩余电流 式电气火灾 监控系统 采用 分层 分布式 结构 ，由站控管理层 、网络通讯 层和现场 设备层组成 。

系统 拓扑图 如左图 所示 ：各电气火灾 监控 探测器 通过 屏蔽双绞线 RS485 接口 ，采用 MOD BUS通讯协议 总线 型连接 接入 通讯 服务器 ，然后 通过 五类线 TCP/TP 协议 进入 工业交换机 ，然后 通过 光缆 到达 监控主机 。

(a）现场 设备层主要是连接网络 中用于 电参量 采集 测量 的各类型 的仪表 和保护装置 等，也是构建 该监控系统 必要 的基本 组成 元素 。

不仅 肩负着 采集数据的重任 ，同时 也是执行 后台 控制 命令 的终端 元件 。

(b）通讯 控制 层主要是由通讯 服务器 、接口转换器 件及总线 网络 等组成 。

该层是数据 信息交换的桥梁 ，不同 的接口转换器 件提供 了RS232 、RS422 、RS485 、SPA BUS等及以太网 等各种 接口 ，组网 方式 灵活 ，支持 点对点 的通讯 、现场总线 网络 、以太网 等类型 的组态 网络 。

通讯 服务器 主要 用于 直接 对现场 仪器仪表 转达 上位机 的各种 控制 命令 ，并负责 对现场 仪器仪表 回送 的数据信息进行 采集 、分类 和存储 等工作 ，如电压 /电流 等电参量 、输入 开关量状态 、修改 仪表 内部 参数 或各种 控制继电器 断开 /闭合 的操作命令 等；微机保护 装置 主要 是为保证 上位机 的正常 工作 ，避免 网络 中不稳定信号 对其造成 的干扰 或破坏 ；接口转换器 件则是由于 现场 仪表 或其它 系列 的装置 与上位机 的通讯 接口 存在 差异 ，需要 进行 转换 方可 进行 数据交换 。

管理 测控 层是针对 监控 网络 的管理人员 ，该层直接 面向用户 。

该层也是系统 的最上层 部分 ，主要是由电气火灾 监控 系统软件 和必要 的硬件 设备 如计算机 、打印机 、UPS 等。

其中 软件 部分 具有 良好 的人机交互 界面 ，通过 数据传输 协议 读取 前置机 采集 的现场 各类 数据信息，自动 经过 计算 处理 ，以图形 、数显 、声音 等方式 反映 现场 的运行状况 ，并可接受 管理人员 的操作命令 ，实时 发送 并检测 操作 的执行 状况 ，以保证 供用电 单位 的正常 工作 。

根据国度标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。

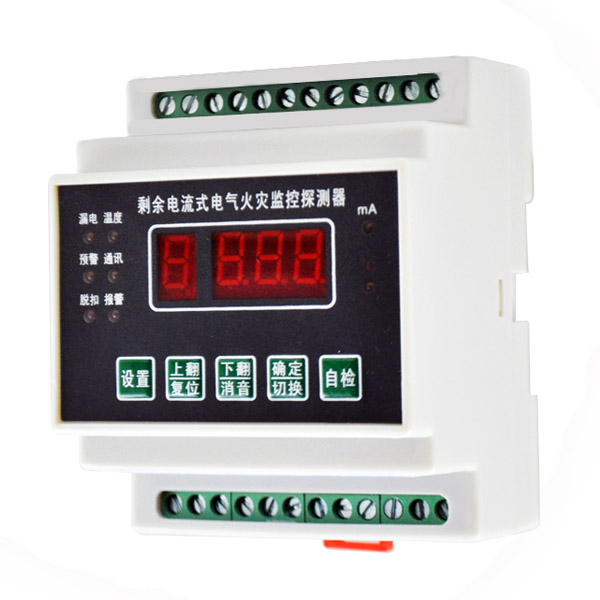

2、 剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成；测温式电气火灾监控探测器由监控探测器和测温传感器所组成。
3、 剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。系统拓扑图如左图所示：各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。
     (a）现场设备层主要是连接网络中用于电参量采集测量的各类型的仪表和保护装置等，也是构建该监控系统必要的基本组成元素。不仅肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。
      (b）通讯控制层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作，如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等；微机保护装置主要是为保证上位机的正常工作，避免网络中不稳定信号对其造成的干扰或破坏；接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。
       管理测控层是针对监控网络的管理人员，该层直接面向用户。该层也是系统的最上层部分，主要是由电气火灾监控系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况，并可接受管理人员的操作命令，实时发送并检测操作的执行状况，以保证供用电单位的正常工作。
