电气火灾监控系统的布线设计

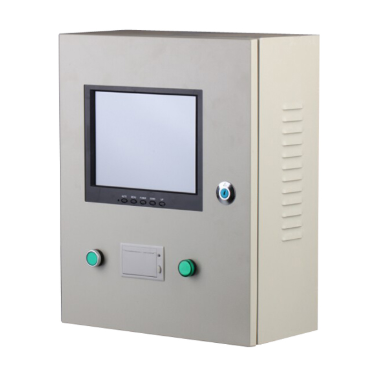

电气火灾监控设备及其系统的报警信号应建在控制室或人员多的现场。底盘电源应来自监控中心的消防安全供电系统(AC220V)。

每个监控探测器应选择现场供电系统，开关电源的连接点应在该级隔离开关的上方。

1)配电箱(箱)内部模式安装设计

对于一般的新项目，在建筑中设置专门的建筑配电箱(箱)。测试控制板可放置在配电箱(箱)中，并安装在滑轨上，尽可能远离导电母线槽。然后将剩余的电压互感器安装在开关电源母线槽上并牢固固定。测试控制板和电压互感器之间的电线应屏蔽。

2)配电箱(箱)外部模式的安装设计

在配电箱(箱)外安装测试控制面板可用于新项目和重建项目。如果有专业安装测试控制面板的消防安全监控箱，安装在测试控制面板后，可以放在配电箱(箱)周围。同样，剩余的电压互感器安装在开关电源的母线槽上并固定牢固。对于检测控制板和电压互感器之间的连接，应选择设置类别来屏蔽传输线。对于改造项目，由于电压互感器是封闭的，在安装过程中，不仅要注意安全施工，还要注意尽量减少过长的停电时间，以免危及用户用电。

3)配电箱(箱)成套设备安装设计

如果在配电箱(箱)的控制面板上放置一个检测控制板，剩余的电压互感器仍然固定牢固地固定在里面，消防安全监控箱没有被提起，配电箱(箱)的内部结构不愿意修改，美观方便， 设计中应明确指出，配电箱(箱)成套设备制造商在工程施工图纸会审记录中，经相关方确认认可后，可考虑在预埋控制盘上设置检测控制板孔的难题。

4)安装和布线设计及常见问题

安装和接线商品时，应采取三种对策。

商品应按消防安全用电要求执行。对于每个安装接线端，接线不能颠倒，总数不能超过2个。

安装接线时，务必严格区分N线和PE线，穿过电压互感器的剩余N线，不要将其用作PE线，不要重复接地或使设备暴露在电导体附近。聚乙烯线不能穿过剩余的电压互感器。

安装和布线系统总线时，注意高低电缆的单独布线。不允许交叉和重叠。严禁穿入与驱动线、照明线、监控视频线、广播线、网络线等相同的金属软管。布线整齐，输电线路捆扎，电线安装采用阻燃聚氯乙烯管、金属软管和金属线槽。穿线管和线槽后，支管和槽孔应堵塞。

电气火灾监控系统和探测器之间的通信线路应为五种类型的双绞线。建议电缆直径不小于1.5mm2。当系统用于强冲击场所时，通信线路应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应具有良好的接地层。
